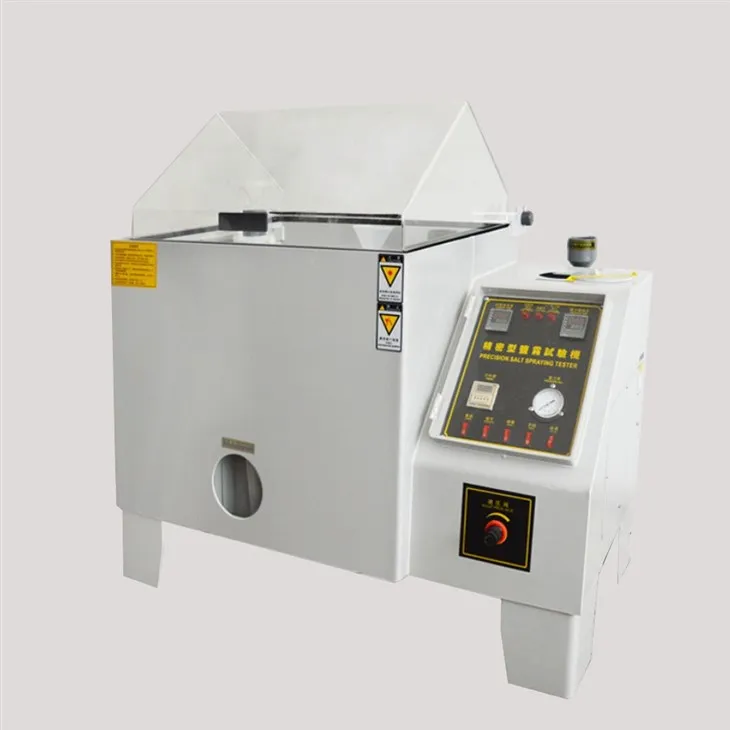

Salzsprühtestkammer für Verbundwerkstoffe

1.Gerätemodell, Spezifikationen und Menge:

1.1 Gerätename: Compound-Salzsprühkorrosionstestkammer;

1.2 Modell:BT-1200D;

1.3 Menge: 1 Einheit;

2.Gerätemerkmale und Verwendung:

Die zusammengesetzte Salzsprühtestkammer kann Parameter wie Temperatur, Feuchtigkeit und Salzsprühkonzentration steuern;
Die zusammengesetzte Salzsprühtestkammer ist ein Gerät zur Simulation der Salzsprühkorrosionsumgebung. Sie kann die Korrosionsbeständigkeit verschiedener Materialien und Beschichtungen in einer feuchten, sauren Salzsprühumgebung bewerten. Die Testkammer besteht aus einem Steuersystem, einem Sprühsystem und einer Testkammer und verfügt über mehrere Funktionen und Merkmale.

3.Umsetzungsstandards:

Neutraler Salzsprühtest (NSS), Essigsäure-Salzsprühtest (ASS), Kupferbeschleunigter Acetat-Salzsprühtest (CASS) können gemäß GB/T10125-1997, ASTM B117-2002, BS7479:1991 oder GM9540P durchgeführt werden. Führen Sie zyklische Korrosionstests gemäß den Standards durch.

3.1. GB/T10587-2006 Technische Bedingungen der Salzsprühtestkammer;

3.2. GB/T10125–97 Korrosionstest in künstlicher Atmosphäre Salzsprühtest;

3.3. GB 2423.17-93《Grundlegende Umweltprüfverfahren für elektrische und elektronische Produkte Test Ka: Salzsprühtestverfahren Express;

3.4. DE 6460-86 Metallbeschichtung Kupfer beschleunigter Acetat-Salzsprühtest (CASS);

3.5. GB 6459-86 Metallbeschichtungsacetat-Salzsprühtest (ASS);

3.6. GJB150, ASTM B117, ASTM B368, ASTM B380, ASTMD1735, ASTM D2247, ASTM G85 A1, GM4465P, ISO9227, DIN 50021.

4. Wichtigste technische Daten und Parameter:

Prüfraumkapazität: 410L

Temperaturbereich: Umgebungstemperatur bis +60 Grad

Feuchtigkeitsbereich: 95 bis 98 % relative Luftfeuchtigkeit

Temperaturschwankung:{{0}},5 Grad 0

Temperaturabweichung: {{0}},0 Grad

Sprühauftrag: 1 bis 2 ml/80 cm2*h

Sprühart: Kontinuierlich / Periodisch

Sprühsystem: Zerstäuberturm und Sprühdüse

Luftvorwärmung: Gesättigtes Luftfass: 31 L

Heizelement: Nichrom-Heizelement

Salznebelsammlung: Nebelsammler und Nebelmesszylinder

Standard-Probenhalter: 8 Rundstäbe und 7 V-förmige Nuten

Verantwortlicher: PlD

Sensor: PT100 Q/MV A-Klasse Sensor

Gehäuse: Glasfaserverstärkter Kunststoff

Deckel: Transparenter Harzdeckel

Abdichtung: Hydrostatische Haubendichtung

Schutz: Luftbefeuchter Trockenverbrennung Schutz: Übertemperaturschutz, Überstromschutz: Wassermangelschutz, Erdung

Auslaufschutz;

Maximaler Lärm: 65 dBA

Stromversorgung: 220 V 50 Hz1 P

Abmessungen des Wasserlösungstanks (B x T x H): 350 x 180 x 320 mm

Innenmaße (BxTxH): 1100x750x500 mm

5. Die wichtigsten Strukturkomponenten der Prüfkammer sind:

5.1 Material: korrosionsbeständiges PP-Polymermaterial;

5.2 Nachfüllbehälter für Salzlösung: 60 l, praktisch zum jederzeitigen Nachfüllen der Salzlösung;

5.3 Gesättigter Zylinder: Er besteht aus einer hochwertigen Edelstahlplatte der Güte SUS304, weist eine gute Beständigkeit gegen hohe Temperaturen und hohen Druck auf und sorgt für konstant feuchte Luft im Inneren der Kammer.

5.4 Laborprobengestell: V-förmige Halterung und 0--förmige zweilagige Aufhängung bestehen aus Glasfaserstäben, die korrosionsbeständig und tragfähig sind. Sie können eine große Anzahl von Teststücken platzieren und optional 15 Grad oder 30 Grad wählen, um die Testplatten zu platzieren;

5.5 Heizmethode: Die Salzsprühtesttemperatur in dieser Reihe von Testkammern wird durch trocken befeuerte Heizrohre erhitzt, wodurch die Kammertemperatur gleichmäßiger und stabiler wird.

5.6 Befeuchtungssystem: Das Befeuchtungsrohr des Befeuchtungsfasses wird in den Arbeitsraum eingeführt, und der Ventilator im Arbeitsraum rührt gleichmäßig. Die Luftfeuchtigkeit wird durch die Trocken- und Feuchttemperaturen ausgedrückt;

5.7 Klimaanlage: Dieses System besteht aus einer Einstellkammer, einem Trocknungsheizgerät, einem Verdampfer, einem Befeuchter-Ausdehnungsrohr, einem Radialventilator usw. Der Zweck besteht darin, die in der Einstellkammer eingestellte trockene Temperatur und feuchte Luft nach vollständiger Durchmischung an den Arbeitsplatz zu senden. Im Innenbereich gelangt sie in den Rückluftauslass und wird zurück in die Einstellkammer geleitet, um den Zyklus immer wieder fortzusetzen.

5.8 Kastendeckel: Er ist robust und steif genug, um die Sprühbedingungen zu erfüllen. Durch die wasserdichte Konstruktion wird sichergestellt, dass kein Salznebel überläuft. Der Kastendeckel wird beim Öffnen automatisch geschützt und der zyklische Korrosionstest wird nach dem erneuten Abdecken automatisch vom Haltepunkt aus gestartet. Der Kastendeckel hat einen Öffnungswinkel von 110º bis 120º, um sicherzustellen, dass kein Kondenswasser auf das Prüfstück tropft.

5.9 Es ist mit einer ausgeglichenen Abluftöffnung ausgestattet, um einen Druckanstieg im Inneren der Box zu verhindern und beim Ablassen keine übermäßige Luftbewegung im Arbeitsraum zu verursachen.

5.10 Ausgestattet mit einem graduierten Scheidetrichter zum Sammeln und Visualisieren der Salzsprühnebelsedimentation außerhalb der Box;

5.11 Ausgestattet mit zwei Sprühtürmen kann der Bedarf an Salzsprühnebelabscheidung gleichmäßiger und schneller gedeckt werden.

6.Gasversorgungssystem:

6.1 Die Luftquelle wird von einem Luftkompressor (vom Kunden vorbereitet) versorgt, der vom Luftreiniger der ersten Ebene gefiltert und dann in das gesättigte Fass geleitet wird, nachdem der Luftdruck der zweiten Ebene eingestellt wurde.

6.2 Diese Prüfkammer ist mit zwei Luftdruckregelventilen ausgestattet. Wenn der vom Luftkompressor bereitgestellte Luftdruck angeschlossen ist, sollte der Druck des ersten in die Gasleitung eintretenden Druckregelventils auf einen Wert zwischen 0.2-0.4Mpa eingestellt werden;

6.3 Das zweite Druckregelventil, das in die Düse eintritt (d. h. das Regelventil, das den Sprühdruck einstellt), sollte den Druck auf einen Wert zwischen 0.07-0.17 MPa einstellen.

6.4 Luftkreislaufsystem: stabile und zuverlässige importierte Luftkreislaufkomponenten.

7.Sprühsystem: Die Düse ist zur einfachen Reinigung abnehmbar

7.1 Das Luftstrom-Sprühverfahren und das Siphon-Prinzip werden verwendet, um die absorbierte Salzlösung durch die Düse zu zerstäuben, und die Größe der Zerstäubungspartikel ist gleichmäßig, was die Kontinuität und Stabilität des Tests gewährleisten kann;

7.2 Es werden eine kristallfreie Düse und ein Sprühgerät mit Prallblech verwendet. Nachdem es durch das Prallblech zerstreut wurde, fällt es gleichmäßig und frei in die Testkammer, sodass die Menge des Salznebels den angegebenen Wert erreicht.

7.3 Das Salzwasser wird vor dem Sprühen durch den Salzwasserspeichertank in den Vorwärmtank eingespritzt, vorgewärmt und dann in die Düse eingeführt. Verringern Sie die Temperaturschwankungen des Studios nach konstanter Temperatur.

7.4 Salzsprühnebel-Ablagerungsmenge: Der Düsendruck kann entsprechend der Größe von 0.5--2.0 ml80cm 2/ 1 Std. (16 Std. durchschnittliche Menge) eingestellt werden.

8.1 Temperatur- und Feuchteregler

●Anzeige: 7-Zoll-Touchscreen-Controller; Auflösung 800 × 480. Betriebsmodus: Festwert oder Programm;

●Einstellungsmethode: Chinesisches Menü, Eingabe der Mensch-Computer-Interaktionsschnittstelle über Touchscreen. Programmkapazität: 99 x 99 Testprogramme können gespeichert werden. Ethernet-Überwachung, 60-Sekunden-Intervalle können ein Jahr lang gespeichert werden, die Temperaturüberwachung kann mit Computersoftware verbunden werden, Testdaten können in Echtzeit übertragen werden und verfügt über eine Fernüberwachungsfunktion für Mobiltelefone;

●Programmlänge: Jede Programmgruppe kann bis zu 99 Segmente haben. Anzahl der Zyklen: Jedes Programmsegment kann 999 Mal durchlaufen werden;

●Einstellbereich:

△Temperatur: -20 Grad -+80 Grad,

△Luftfeuchtigkeit: 30-98%RH,

△Zeit: 0-99 Stunden und 59 Minuten;

●Auflösung: Temperatur: {{0}},1 Grad, Luftfeuchtigkeit: 0,1 % relative Luftfeuchtigkeit, Zeit: 0,1 Min.;

●Eingang: PT100-Platinwiderstand;

●Weitere Funktionen: Das Gerät verfügt über verschiedene Alarmschutzfunktionen wie Übertemperatur, Lüfterüberhitzung, Überstrom usw. und der Controller verfügt über eine Fehlerselbstdiagnosefunktion, die sicherstellt, dass bei einer Anomalie im Gerät die Stromversorgung der Hauptkomponenten unterbrochen und gleichzeitig ein Alarmsignal ausgegeben wird;

8.2.Messdatenerfassung: PT100-Platinwiderstand;

8.3.Andere Betätigungsgeräte: Französische AC-Schütze, Schalter, Knöpfe von „Schneider“, kleine japanische Fuji-Relais und andere bekannte Markenprodukte;

8.4 Sicherheitstemperaturregler für Flüssigkeitsausdehnung im Heiztank 30-150 Grad;

8,5 Sicherheitstemperaturregler für Flüssigkeitsausdehnung im gesättigten Luftfass 30-150 Grad;

8.6 Einstufige Druckfeineinstellung: inklusive Luftfilter;

8.7 Druckmesser: 2,5kg/cm2 Präzision 0,01kg/cm2 IK – 2,5.

9.Sicherheitsschutzvorrichtung:

9.1 Automatische Unterbrechung der Stromzufuhr bei niedrigem Wasserstand;

9.2 Automatische Abschaltung bei Übertemperatur;

9.3 Ton- und Lichtalarmgerät;

9.4 Übertemperaturschutz für gesättigte Zylinder;

9.5 Anzeige des reinen Wasserstands und fehlender Alarm.

10. Zubehör:

10.1 Messzylinder 1 Stück;

10.2 Standard 80c㎡ Salzsprühnebel-Auffangvorrichtung, 2 Sätze;

10.3 Düse aus kristallisiertem Glas 1 Stück;

10.4 Feuchtkugelbecher 1 Stück;

10.5 Schnellnebel-Absauganlage 1 Satz;

10.6 Natriumchlorid (NaCl) 500 g, 6 Flaschen;

10.7 Teststreifen 1 Schachtel.

11.VerwendenBedingungen:

11.1 Stromversorgung: AC 380 V, 50 Hz (dreiphasig, vieradrig): Der zulässige Schwankungsbereich der Spannung beträgt AC (380 ± 38) V; der zulässige Schwankungsbereich der Frequenz beträgt (50 ± 0,5) Hz;

11.2 Nutzungsumgebung: Zulässiger Betriebstemperaturbereich: 0 Grad - 30 Grad; Leistungsgarantiebereich: + 5 Grad ~ + 20 Grad; Relative Luftfeuchtigkeit: Weniger als oder gleich 90 % RH;

11.3 Luftquelle: 0.4MPa;

11.4 Standort: Der Untergrund ist eben und gut belüftet, ausreichend Platz für Nutzung und Wartung ist vorhanden.
